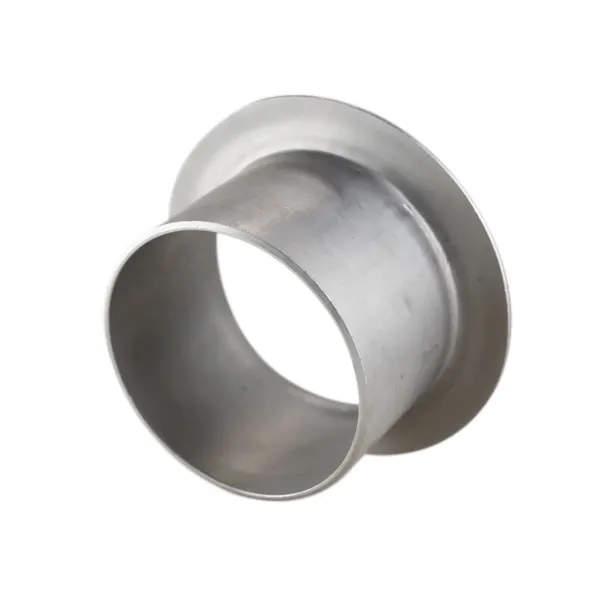

Titanový pahýlový konec

Čep přeplátovaného spoje je tvarovka, která nahrazuje svařované příruby, když je vyžadována podpěra otočné opěrné příruby. Titanové koncovky lze dodat ve standardních i nestandardních rozměrech ANSI, které spojují trubky různých průměrů.



Dodáváme široký sortiment titanových potrubních tvarovek Gr2. Rozměrové tolerance odpovídají ASME B16.9. Tloušťka stěny odpovídá standardnímu schématu 10S a 40S stěnové trubky ASME B36.19M.



Dlouhá funkční životnost



Vysoká mechanická pevnost



Nástavce jsou nabízeny ve třech různých způsobech, typ A, B a C. Nástavce typu A a B jsou podobné kovaným tvarovkám, jako jsou kolena a T-kusy, a nástavce typu C jsou vyráběny v přizpůsobených velikostech.



Typ A



Nástavec typu A se používá pro standardní přeplátovanou přírubu. Tloušťka překrytí na konci pahýlu je větší nebo rovna jmenovité tloušťce stěny trubky. Kromě toho se poloměr vnějšího rohu typu A může setkat s přírubou přeplátovaného spoje. Vnitřní roh je čtvercový. Lap má obvykle opracovaný zoubkovaný obličej.



Typ B



Nástavec typu B se používá pro standardní násuvné příruby jako přeplátované příruby. Tloušťka přesahu na těchto krátkých koncích je větší nebo rovna jmenovité tloušťce stěny trubky. Poloměr vnějšího rohu typu B je také dostatečně malý na to, aby se do něj vešla kluzná příruba, kterou lze použít jako záložní přírubu. Vnitřní roh je čtvercový. Lap má obvykle opracovaný zoubkovaný obličej.



Typ C



Nástavec typu C lze použít pro standardní přeplátovanou přírubu a násuvnou přírubu. Je rozšířen a zanechává zaoblený okraj na vnitřním průměru klínu. V případě potřeby lze poloměr vytvořit blízko čtverce. Tloušťka přesahu je 75 % stěny trubky. Typ C je dostatečně krátký, aby se do něj vešla jakákoliv záložní příruba. Přeplátovaný spoj u typu C je hladký a nelze jej obrábět.



Koncovky jsou obvykle vyráběny v typu A a typu B. Jsou dostupné ve dvou standardních délkách, dlouhém (ANSI) nebo krátkém vzoru (MSS).

Nástavce řady 5s a 10s jsou obvykle nabízeny v krátkých délkách a dlouhé délky jsou k dispozici na zvláštní objednávku. Nástavce Schedule 40s se dodávají v krátké nebo dlouhé délce.



A. Snadná příprava (nevyžaduje, aby řezané plochy byly rovnoběžné nebo dokonale ploché)



b. Může být vytvořen mezi dvěma odlišnými kovy, jako je hliník a měď.



C. Přizpůsobí se různým tloušťkám (tenčí kus musí být navařen nahoře), tenké materiály, jako jsou membrány a fólie, lze připojit



Titan a jeho slitina Stube Ends jsou široce používány v lékařských a petrochemických zařízeních.



Mezi potrubní tvarovky patří koleno, redukce, T-kus, kříž, nátrubek, uzávěr atd. MSS SP43 TYP-Titanový nátrubek je jedním z hlavních produktů vyvážených ve velkém množství.



Technika zpracování: Válcováno za studena, svařovat, svařovat válcované za studena, upevňovat a lisovat, svařovat na tupo nebo kované



Povrchové zpracování: Quartz-shot, pískování, leštění



Kontrola kvality: 100% rentgen, test penetrace barvivem, je k dispozici třetí strana (SGS).



T/T, PayPal, Western Union a L/C na dohled, nebo se dohodneme.



U zboží skladem do 2 dnů od obdržení platby.



Podle množství.
